Stavebný rebríkový strešný výťah, elektrický s navijakom 12 m (bez vozíku)

Podrobný popis

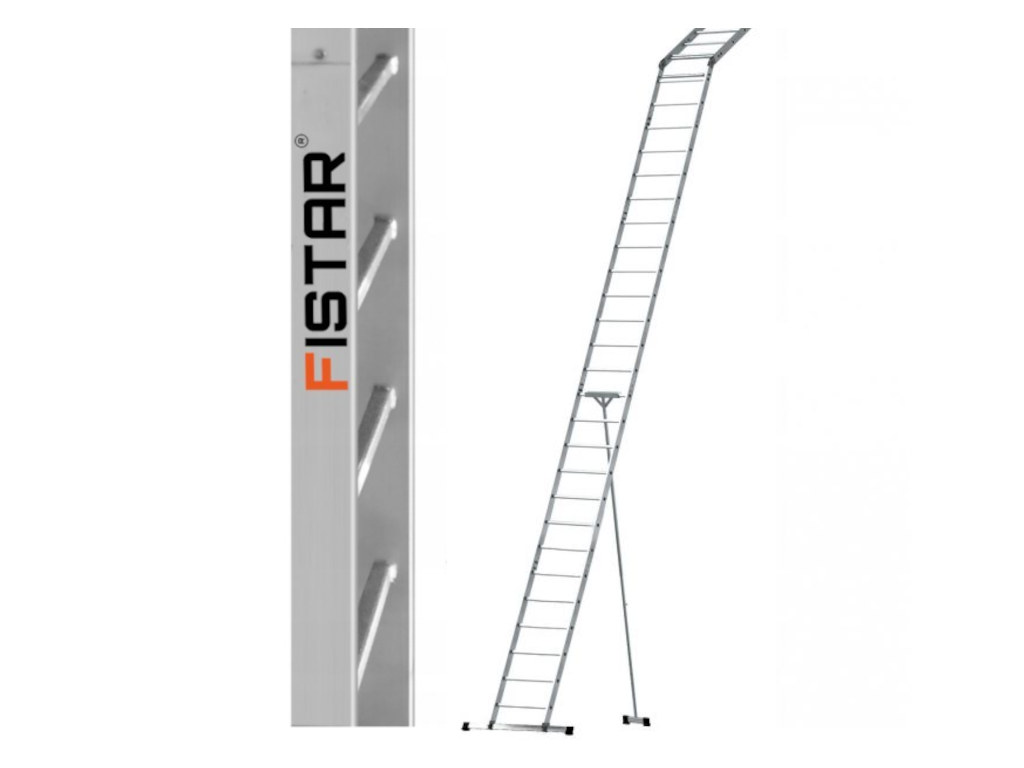

Strešný rebríkový výťah pre fotovoltaiku s navijakom 12 m (BEZ VOZÍKU!)

Rebríkový výťah určený pre solárne panely je vyrobený z ľahkej hliníkovej konštrukcie a je ideálny ako každodenná pracovná podpora pri inštalácii solárnych panelov. Ľahko sa skladá a rozkladá a jeho kompaktný tvar umožňuje pohodlnú prepravu a skladovanie. Všetky diely majú celkovú hmotnosť 90 kilogramov. Navijak výrazne urýchľuje prácu a šetrí čas. Rebríkový výťah Fistar má rýchlosť zdvíhania až 10 metrov za minútu a nosnosť až 125 kilogramov. Rebríkový výťah Fistar má všetky potrebné certifikáty a spĺňa bezpečnostné normy. Vám a vašim zamestnancom poskytne mnoho rokov bezpečnej a pohodlnej práce. Maximálna výška po strechu: 6,5 m.

Výťah pre všetky typy fotovoltaických panelov na trhu.

Technické špecifikácie:

• Hliníková konštrukcia rebríka s vrúbkovanými priečkami

• Hmotnosť všetkých prvkov: 90 kg!

• Prípustné zaťaženie 125 kg

• Dĺžka lana: 12,5 m

• Maximálna výška po strechu: 6,5 m

• Rýchlosť zdvíhania: priemerne 10 m/min

• Navijak 230 V

• Rozmery rebríkového výťahu v zloženom stave: 630 mm x 580 mm

• Jednoduchá montáž a demontáž

Rebríkový navijak FISTAR je všestranný a spoľahlivý výrobok, ktorý možno použiť na rýchlu prepravu napr. strešných tašiek alebo iných predmetov. Je robustný a jeho jednoduchá montáž bez použitia náradia šetrí čas a náklady na prácu! Ľahké rebríkové moduly tvoria systém, ktorý ponúka veľa možností konfigurácie.

• Hliníkové priečniky z profilu 28x28 mm a pozdĺžniky z profilu 82x25 mm.

• Hmotnosť všetkých komponentov výťahu 90 kg!

• Maximálna dĺžka výťahu do 12,5 m (dĺžka lana: 12 m)

• Maximálne zaťaženie 125 kg

• Pevná zváraná konštrukcia

Moduly rebríkov

Rámy rebríka v dvoch dĺžkach 1,06 m a 1,85 m. Každý rám je pevná zváraná konštrukcia zložená z ľahkých hliníkových profilových pozdĺžnikov a vrúbkovaných profilových priečok s rozmermi 28 x 28 mm.

Modul so stabilizátorom

Rám zavesenia je tuhá zváraná konštrukcia pozostávajúca z pozdĺžnikov z hliníkového profilu a drážkovaných priečok z profilu 28 x 28 mm. Rám je vybavený komponentmi, ktoré fungujú ako zavesenie.

Modul s navijakom

Pohonný rám je tuhá zváraná konštrukcia pozostávajúca z pozdĺžnikov z hliníkových profilov a priečnikov z profilov s drážkami 28 x 28 mm. Rám je vybavený navijakom s napájaním striedavým prúdom 230 V.

Teleskopická podpora

Teleskopická podpera je vyrobená z hliníkových rúrok. Je výškovo nastaviteľný.

Držiak navijaka

Montážna konzola je určená na ochranu rámu pohonu (č. 5) pred nekontrolovaným pohybom jednotky.

Komponenty sady:

1. Rám rebríka 1,85 m (so stabilizátorom) - 1 kus.
2. Rám rebríka 1,85 m - 3 ks.
3. Rám rebríka 1,06 m - 2 ks.
4. Teleskopická podpera - 1 ks.
5. Rám pohonu - 1 ks
6. Skladací modul - 1 ks
7. Montážna konzola - 1 ks.

Maximálna výška po strechu je 6,5 m

Upínacie rameno na prepravu fotovoltaických panelov

Na ochranu panelov pred nekontrolovaným pohybom sa používa špeciálne navrhnutý rám. Upínacia konzola je vyrobená z oceľovej rúrky ø 15x1,5 mm s plynulým nastavením; upínacia (pridržiavacia) plocha je tiež potiahnutá mikrokaučukom, ktorý nepoškodzuje panely. Svorka sa dá aj úplne odstrániť, pretože upínacia časť (plochá tyč s mikrokaučukom) je priskrutkovaná do tyče.

Plastové kolieska (vodiace lišty), ktoré uľahčujú prepravu vozíka na rebríkovej časti. Ich špeciálna konštrukcia chráni vozík pred nekontrolovaným pádom z koľajníc, pretože profil rebríkovej časti je vo vnútri vodiacej koľajnice. Okrem toho sú kolesá uložené na ložiskách, takže vozík sa pohybuje bez nadmerného odporu, čo umožňuje úspešný pohyb vozíka napríklad po dlažbe alebo betóne.

Montáž jednotlivých častí výťahu

Montáž segmentov sa vykonáva tak, že jeden segment rebríka sa upevní na špeciálnu oceľovú spojku umiestnenú v druhom segmente rebríka a tieto segmenty sa zoskrutkujú (zaistia) tzv. motýlikovými skrutkami. Týmto spôsobom sa dosiahne pevné spojenie pri zachovaní jednoduchej montáže. Univerzálnosť tohto spojenia spočíva v tom, že akúkoľvek časť možno pripojiť k akejkoľvek inej časti.

Elektrický navijak

Srdcom celej konštrukcie je motor navijaka. Motor má maximálnu nosnosť až 400 kg. Je vybavený 12 m lanom, ktoré umožňuje vytiahnuť vozík do požadovanej výšky. Výťah sa ovláda pomocou káblového diaľkového ovládania, ktoré umožňuje obsluhe ovládať motor z bezpečnej vzdialenosti a zároveň udržiavať stály vizuálny kontakt s bežiacim motorom, aby obsluha mohla kedykoľvek reagovať. Motor je tiež vybavený bezpečnostnou brzdou, ktorá zabraňuje nadmernému ťahaniu a odvíjaniu kábla. Motor je pripevnený na 4 skrutky k špeciálnej hliníkovej konštrukcii (3 mm hrubý hliník), ktorá je privarená k rebríku.

• Výkon motora - 1200 W

• Napájacie napätie - 230V

• Rýchlosť zdvíhania - 10 m/min

• Dĺžka elektrického kábla - 1,5 m

ŠIROKÝ STABILIZÁTOR

Rám rebríka je vybavený 1200 mm širokým stabilizátorom, ktorý poskytuje pevnú oporu celému výťahu. Stabilizátor je vyrobený z profilu 60x20 mm a montuje sa pomocou montážnej sady dodanej s navijakom. Konce stabilizátora sú vybavené špeciálnymi protišmykovými pätkami, ktoré chránia konštrukciu pred nekontrolovaným posúvaním.
